GNSS天线系列

测量天线

该系列天线有单频、双星单频、双频、双星双频、三星等多种类型,可广泛应用于大地测量、海洋测量、航道测量、地震监测、桥梁变形监控、山体滑坡监测、码头集装箱作业等场合。天线采用多馈点设计,保证天线相位中心与几何中心的重合,提高测量的精度。天线单元增益高,方向图波束宽,确保低仰角信号的接收效果,体积小巧,重量轻。

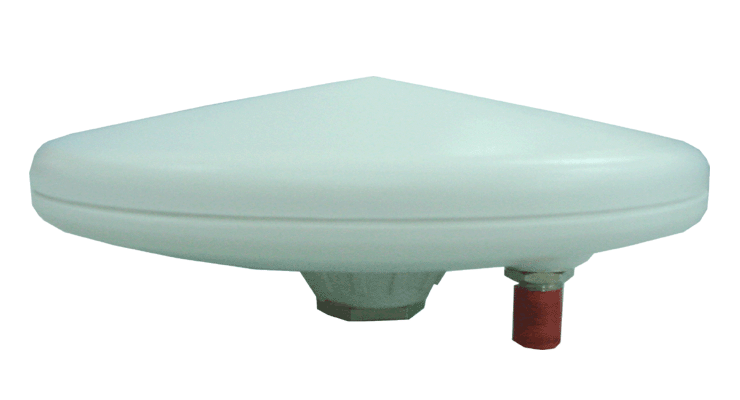

型号

S005

天线特性

低噪声放大器

频率范围

GPSL1/L2/L5

GLONASS L1/L2

Galileo E5a/ E5b/ E6

北斗 B1/B2/B3(可选)

增益

26、36、40dB(可选)

阻抗

50Ω

噪声系数

≤2.0dB

极化方式

右旋圆极化

输出驻波

≤2.0

天线轴比

≤3dB

带内平坦度

±1 dB

输出驻波

≤1.5

差分传输延迟

<5ns

最高增益

≥5.5dBi

工作电压

3.3~12VDC

水平面覆盖角度

360°

工作电流

≤45mA

相位中心误差

±2mm





结构特性

工作环境

接头

TNC

工作温度

-40~+85℃

重量

≤0.5kg

储存温度

-55~+85℃

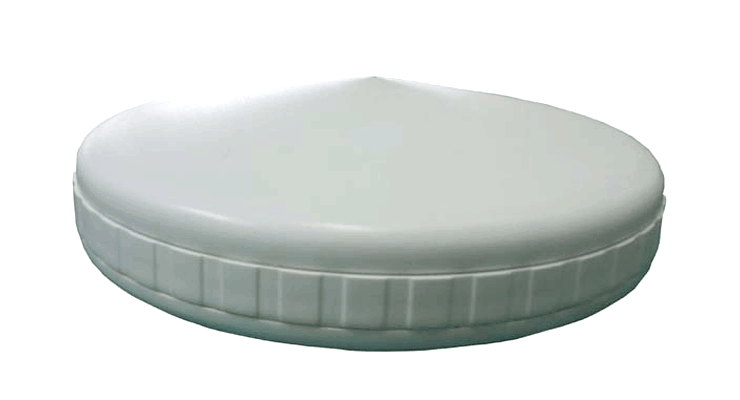

型号

S315

天线特性

低噪声放大器

频率范围

GPSL1/L2/L5

GLONASS L1/L2

Galileo E5a/ E5b/ E6

北斗 B1/B2/B3(可选)

增益

26、36、40dB(可选)

阻抗

50Ω

噪声系数

≤2.0dB

极化方式

右旋圆极化

输出驻波

≤2.0

天线轴比

≤3dB

带内平坦度

±1 dB

输出驻波

≤1.5

差分传输延迟

<5ns

最高增益

≥5.5dBi

工作电压

3.3~12VDC

水平面覆盖角度

360°

工作电流

≤45mA

相位中心误差

±2mm





结构特性

工作环境

接头

TNC

工作温度

-40~+85℃

重量

≤0.65kg

储存温度

-55~+85℃


型号

S715

天线特性

低噪声放大器

频率范围

GPSL1/L2/L5

GLONASS L1/L2

Galileo E5a/ E5b/ E6

北斗 B1/B2/B3(可选)

增益

26、36、40dB(可选)

阻抗

50Ω

噪声系数

≤2.0dB

极化方式

右旋圆极化

输出驻波

≤2.0

天线轴比

≤3dB

带内平坦度

±1 dB

输出驻波

≤1.5

差分传输延迟

<5ns

最高增益

≥5.5dBi

工作电压

3.3~12VDC

水平面覆盖角度

360°

工作电流

≤45mA

相位中心误差

±2mm





结构特性

工作环境

接头

TNC

工作温度

-40~+85℃

重量

≤0.375kg

储存温度

-55~+85℃

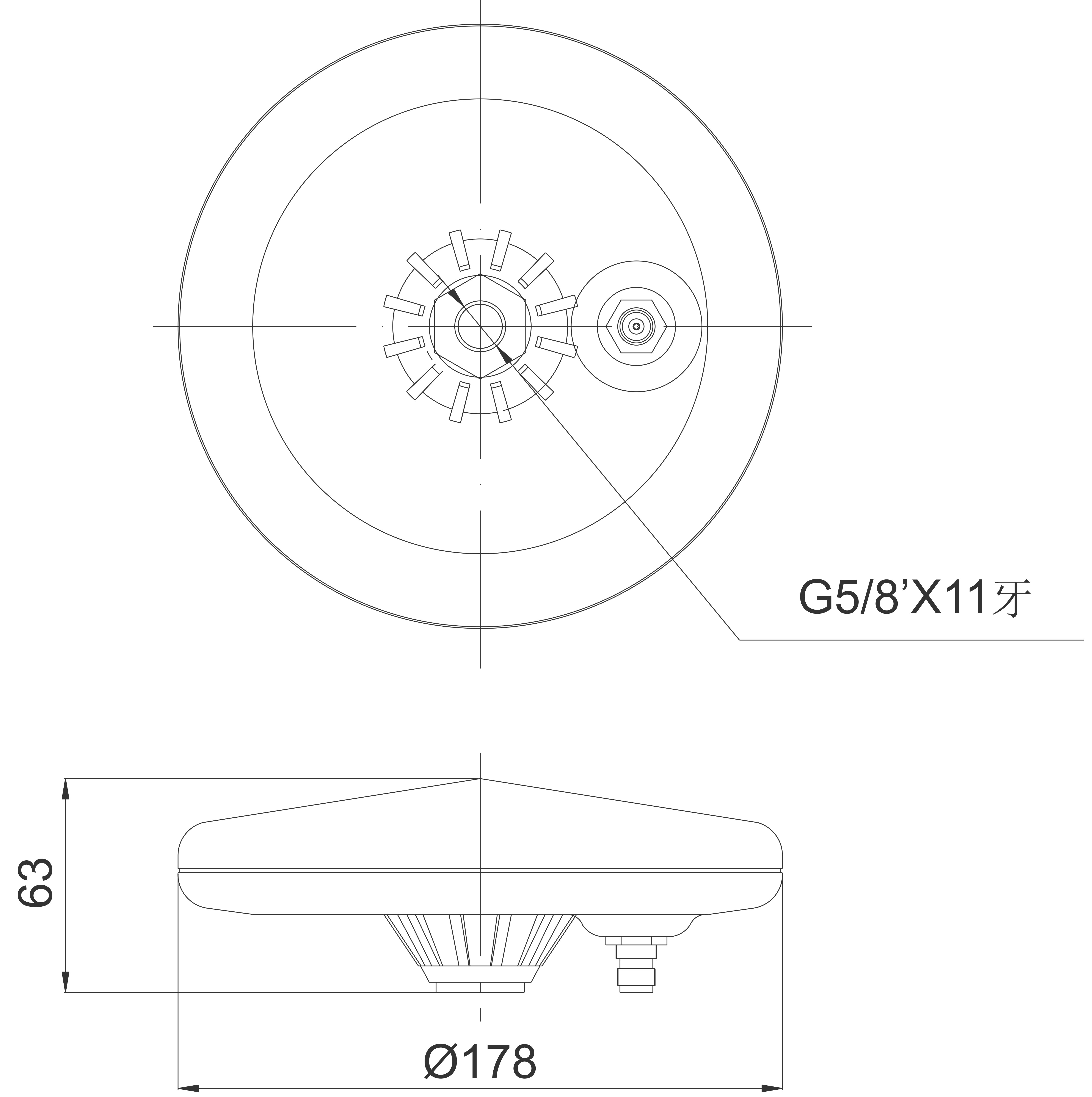

     S005:

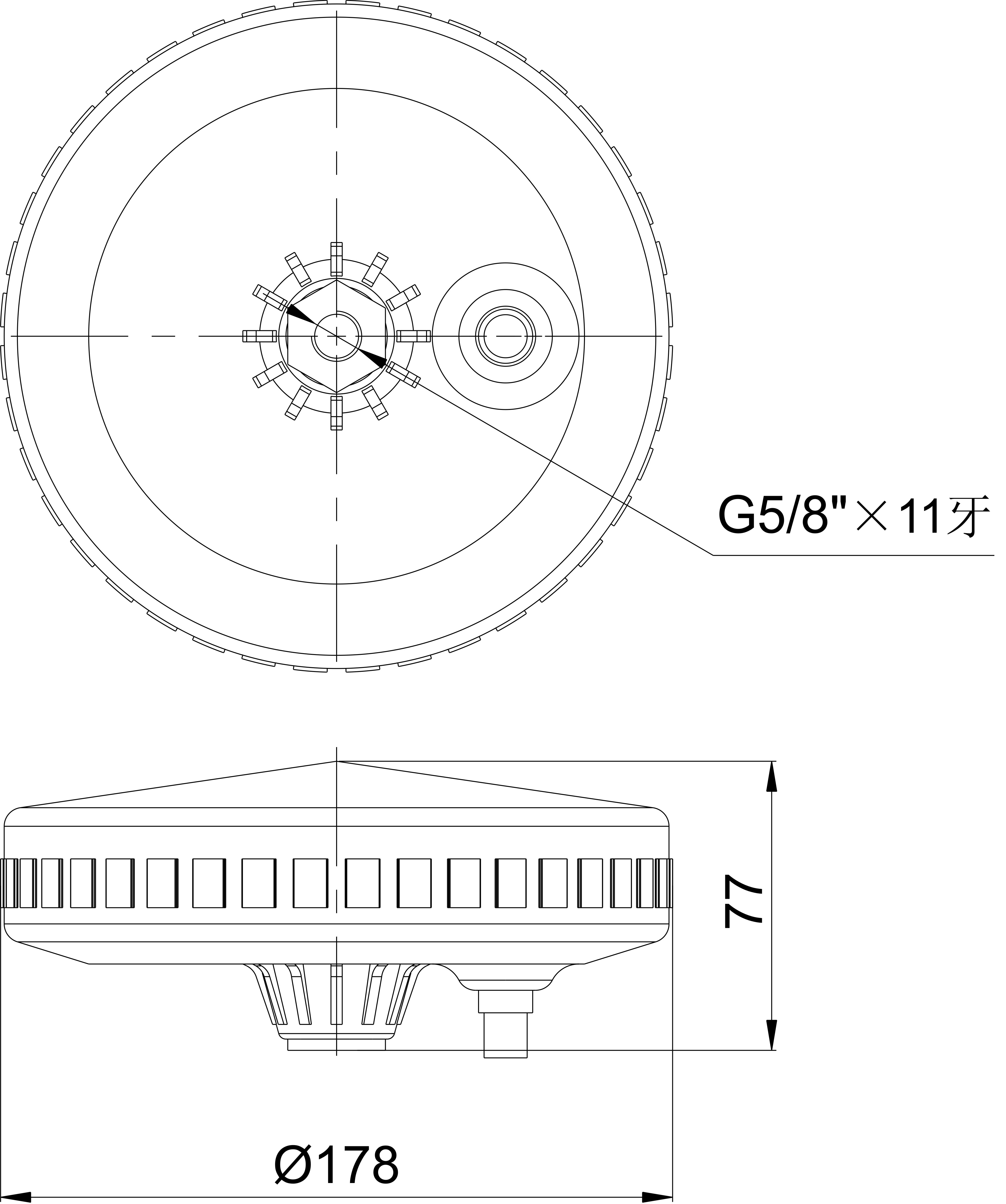

    S315:

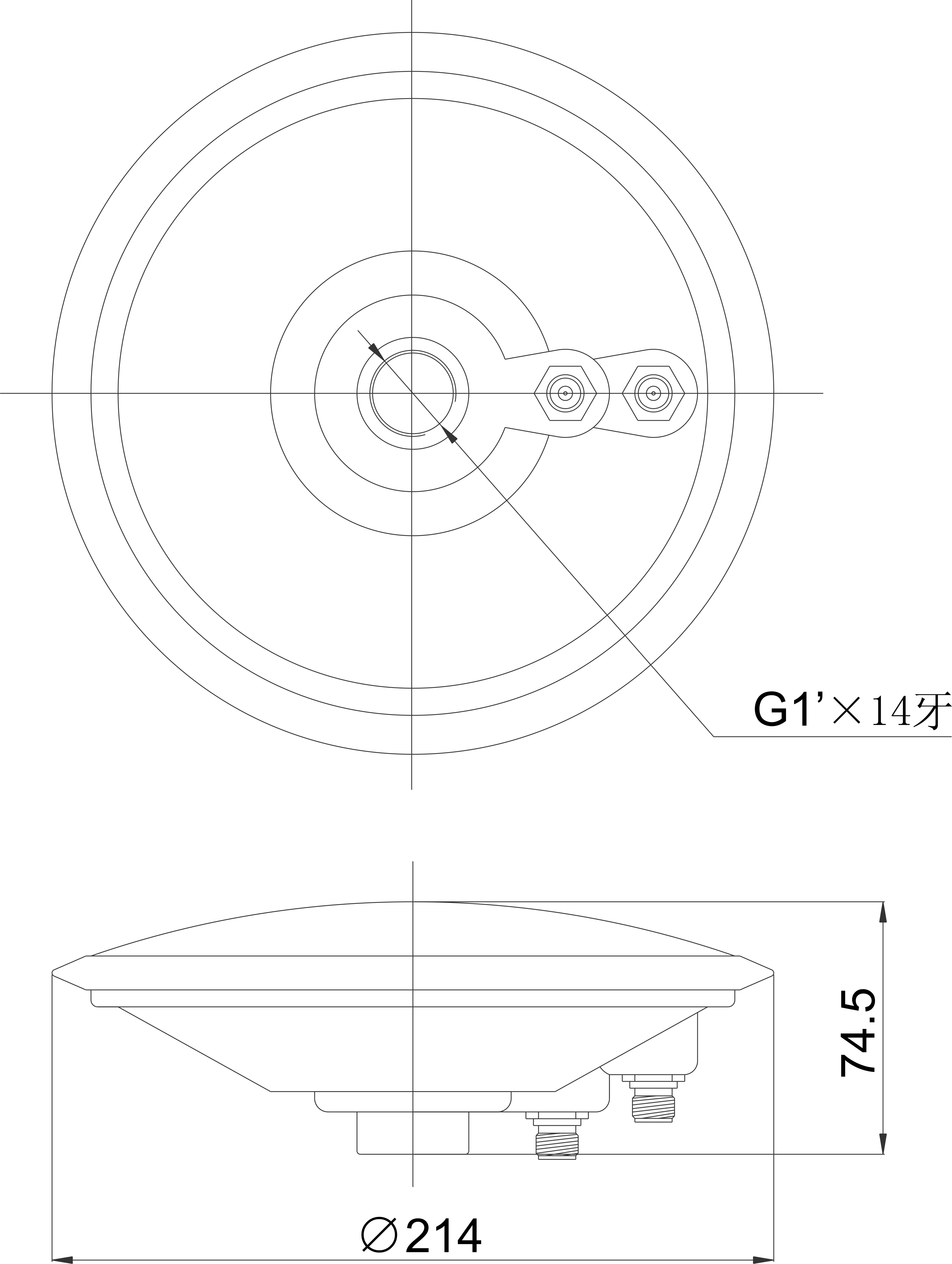

    S715:
