该系列天线涵盖单频、双星单频、双频、双星双频、三星等多种形态,可广泛应用于大地测量、海洋测量、航道测量、地震监测、桥梁变形监控、山体滑坡监测、码头集装箱作业等场合。天线采用多馈点设计,保证天线相位中心与几何中心的重合,提高测量的精度。天线单元增益高,方向图波束宽,确保低仰角信号的接收效果,体积小巧,重量轻。
型号
S815
天线特性
低噪声放大器
频率范围
GPSL1/L2/L5、GLONASS L1/L2
Galileo E5a/ E5b/ E6
北斗 B1/B2/B3(可选)
增益
26、36、40dB(可选)
阻抗
50Ω
噪声系数
≤2.0dB
极化方式
右旋圆极化
输出驻波
≤2.0
天线轴比
≤3dB
带内平坦度
±1 dB
≤1.5
差分传输延迟
<5ns
最高增益
≥5.5dBi
工作电压
3.3~12VDC
水平面覆盖角度
360°
工作电流
≤45mA
相位中心误差
±2mm
结构特性
工作环境
接头
TNC
工作温度
-40℃~+85℃
重量
≤0.41kg
储存温度
-55℃~+85℃
S024
≤0.26kg
S065
≤0.5kg

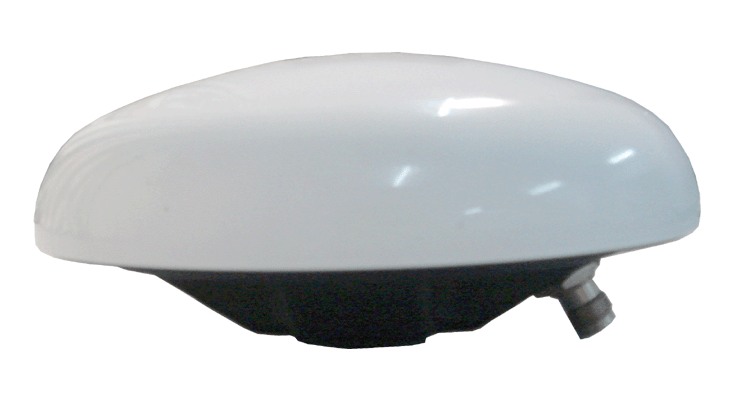

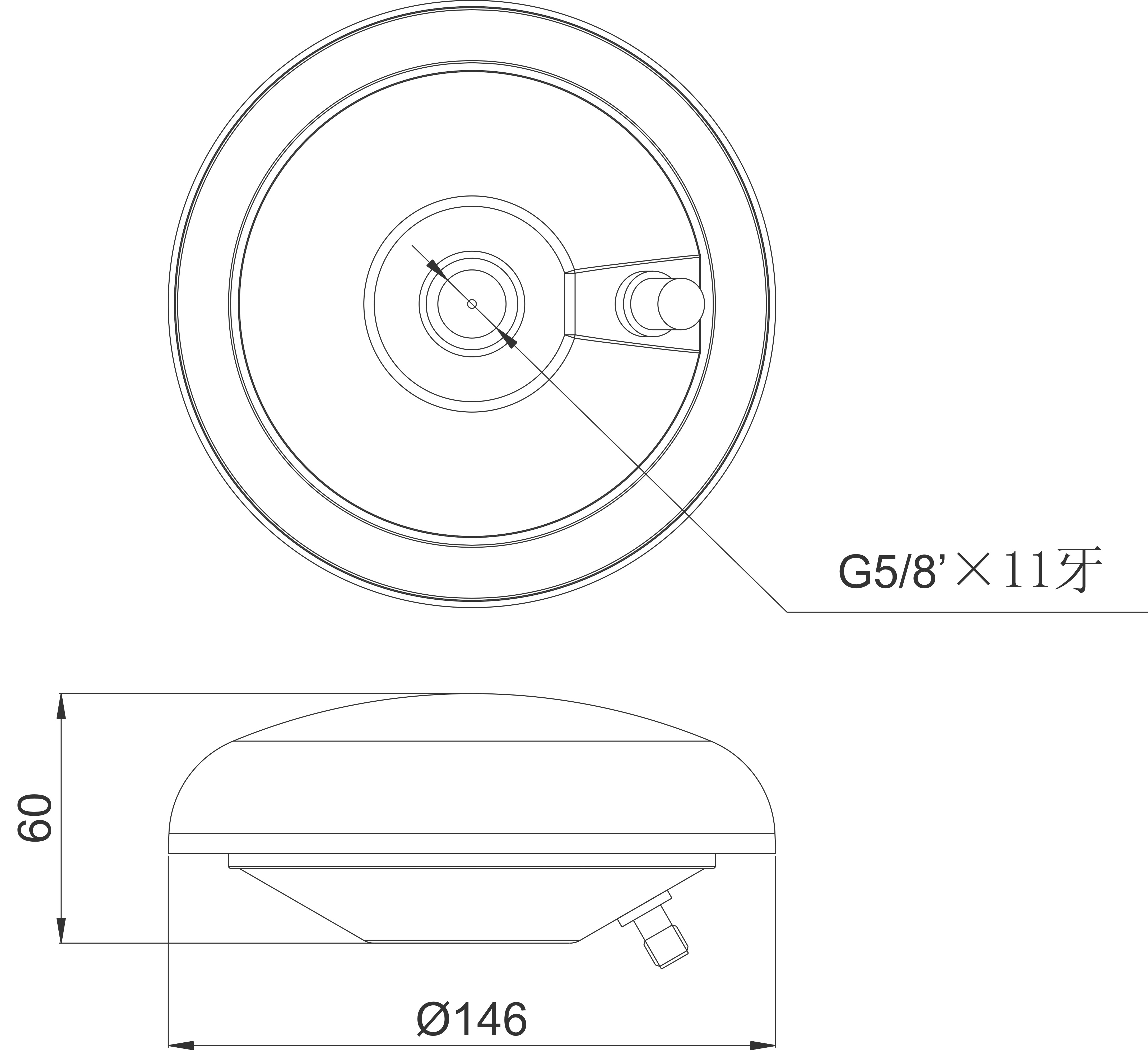

S815:

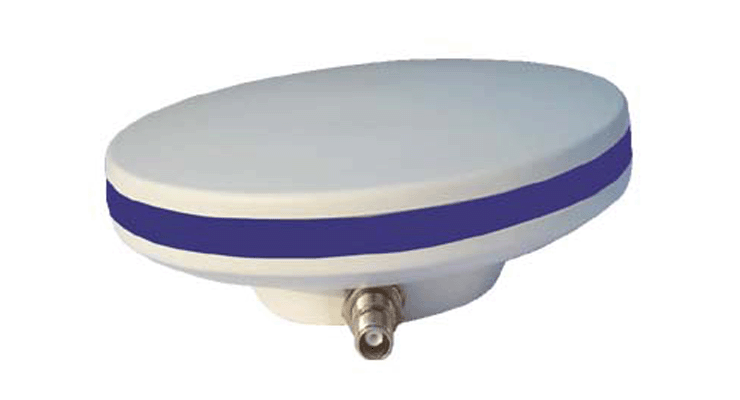

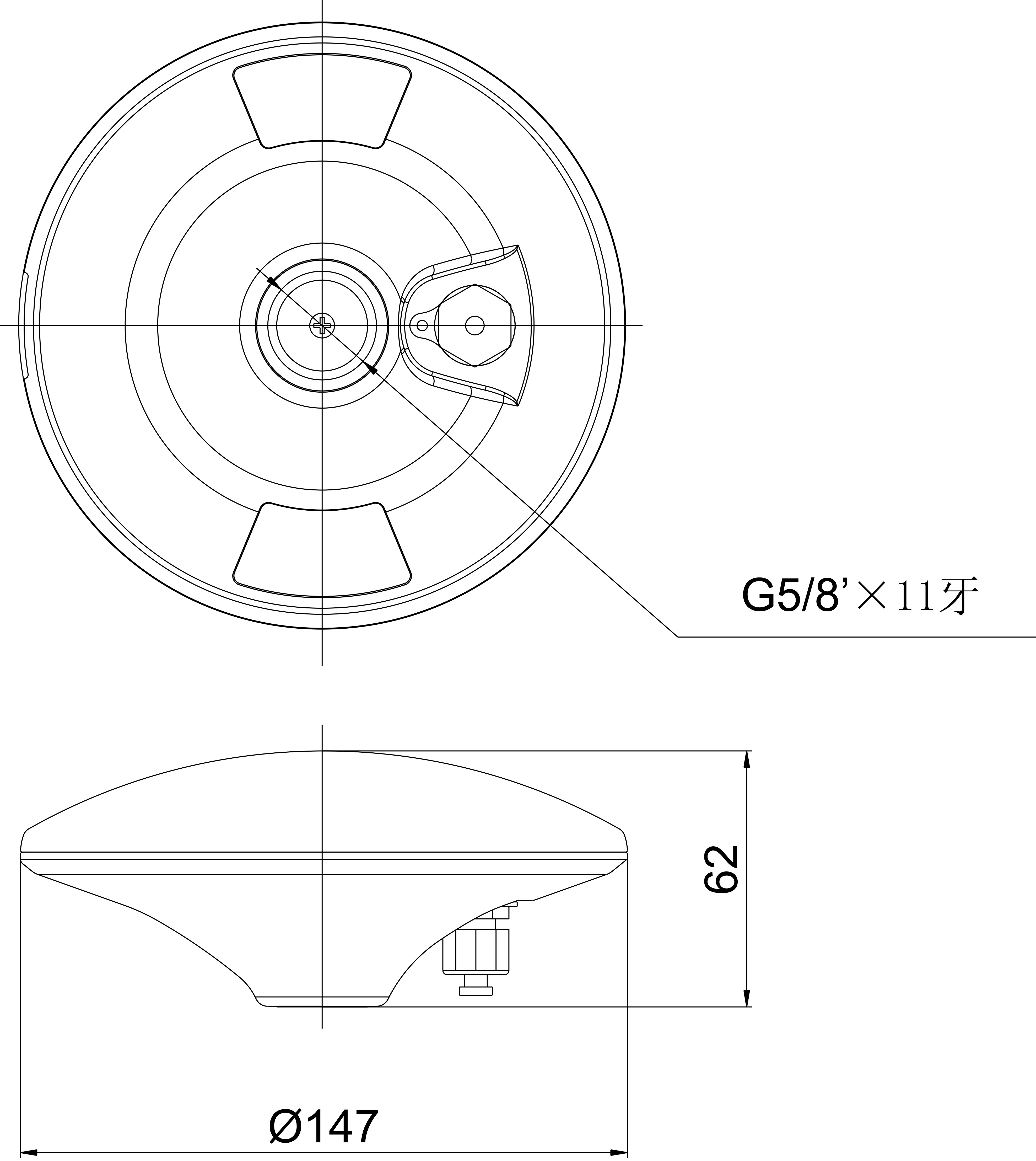

S024:
S065:
