功分器可将一路输入信号功率分成两路或多路输出,主要用于天线阵列、混频器和平衡放大器的馈送网络,完成功率的分配,信号源的隔离等。
型号
SA12/S12
有源功分器技术指标
频率范围
GPS L1/L2、GLONASS L1/L2、北斗 B1/B2(可选)
阻抗
50Ω
增益
2±2dB
输入输出驻波比
≤1.5:1
通道幅度差
≤0.5dB
通道隔离度
≥22dB
工作电流
≤10mA
工作电压
5V
结构特性
工作环境
接头
SMA
工作温度
-45℃~+65℃
重量
≤0.19kg
储存温度
-55℃~+85℃
无源功分器技术指标
插入损耗
≤12dB

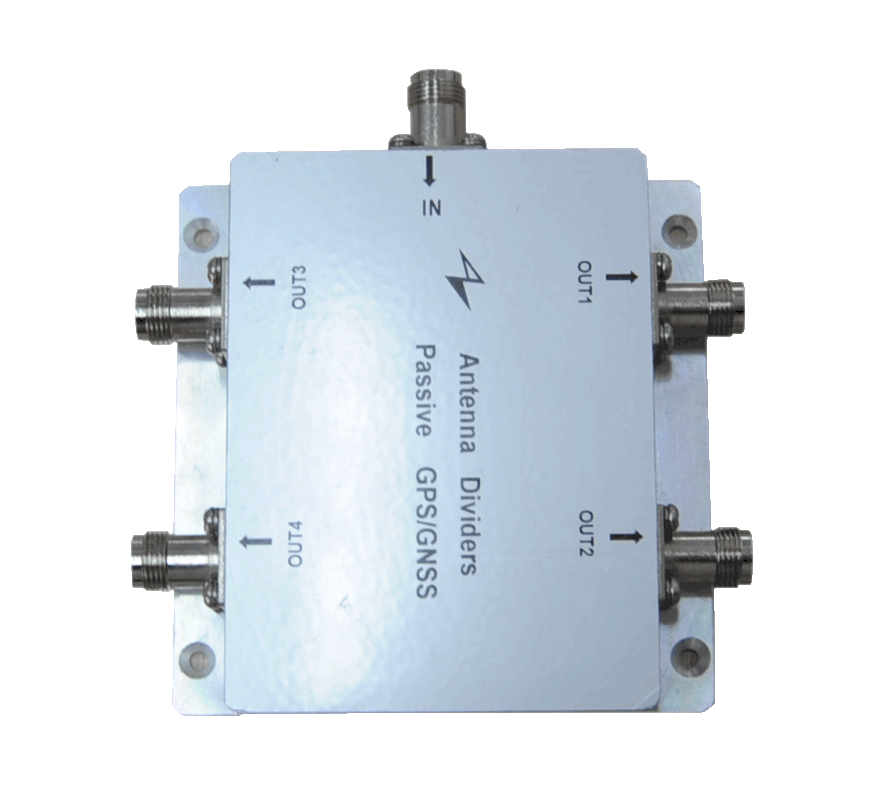

SA14/S14
TNC
≤0.4kg

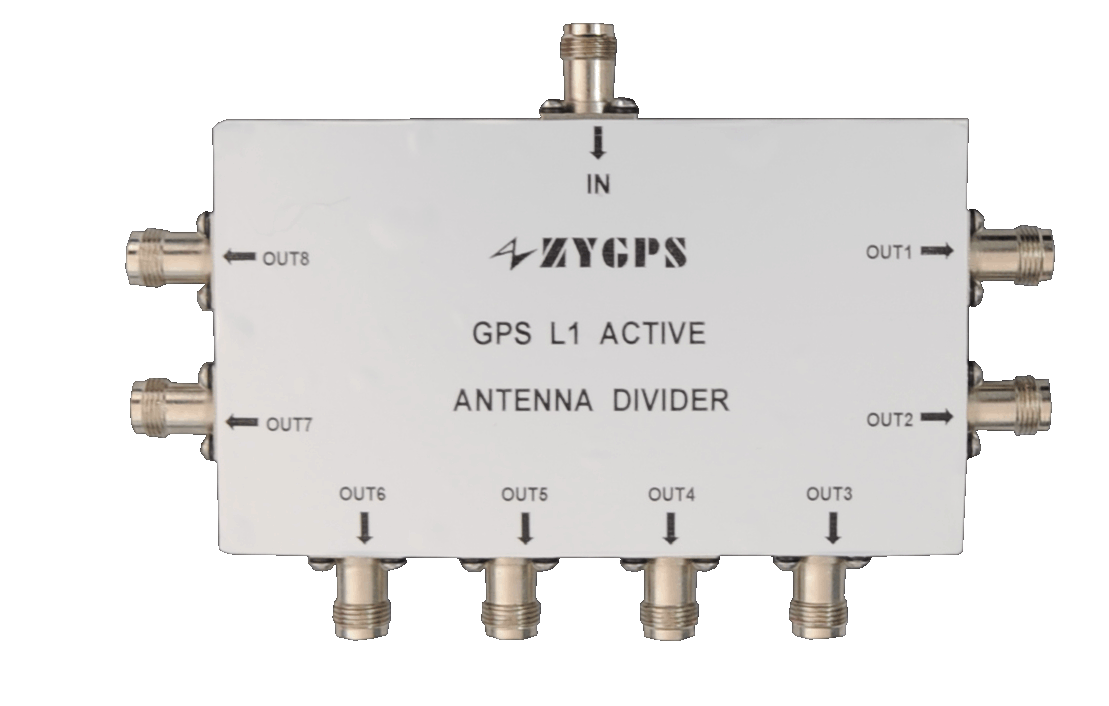

SA18/S18
≤0.47kg

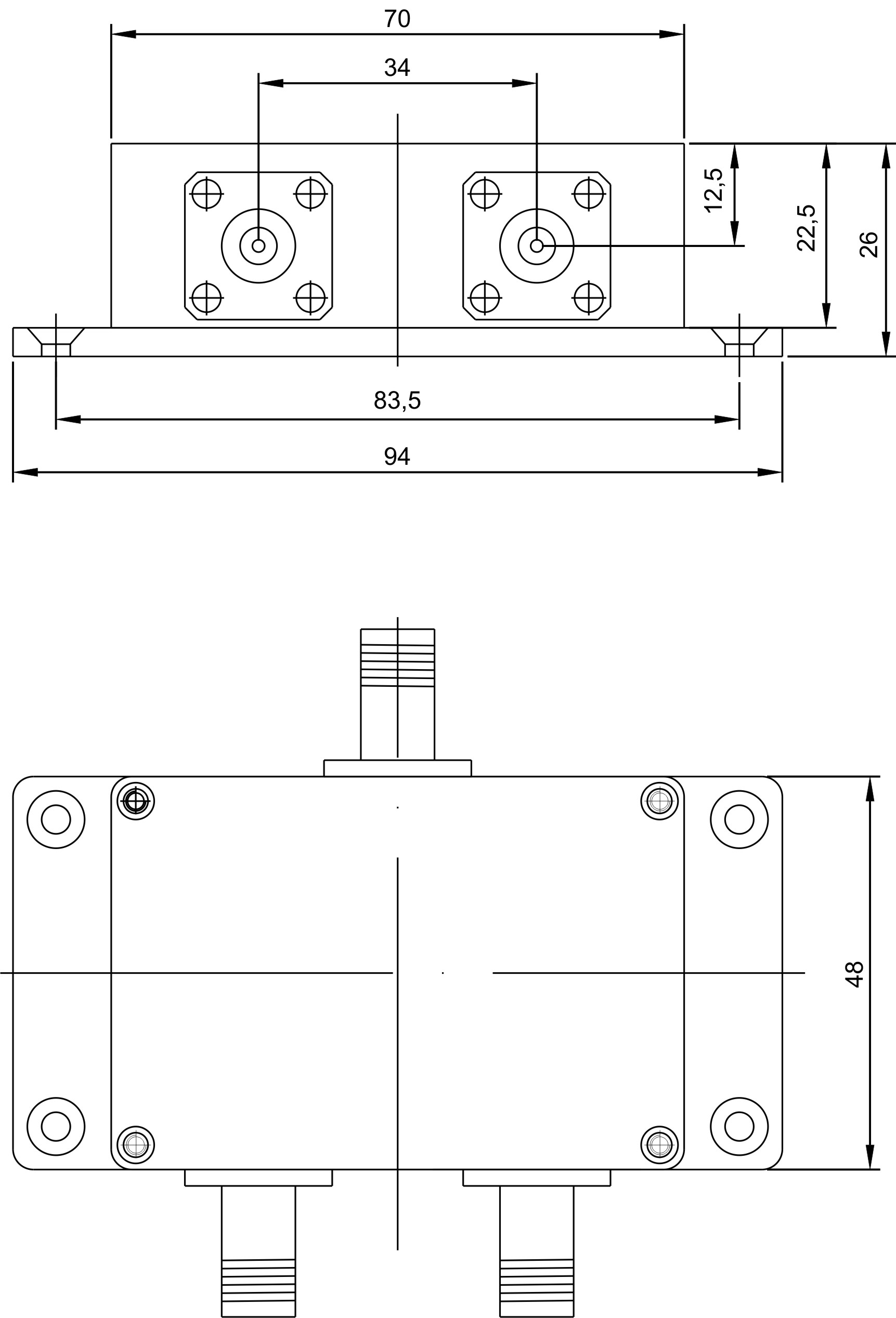

SA12/S12:

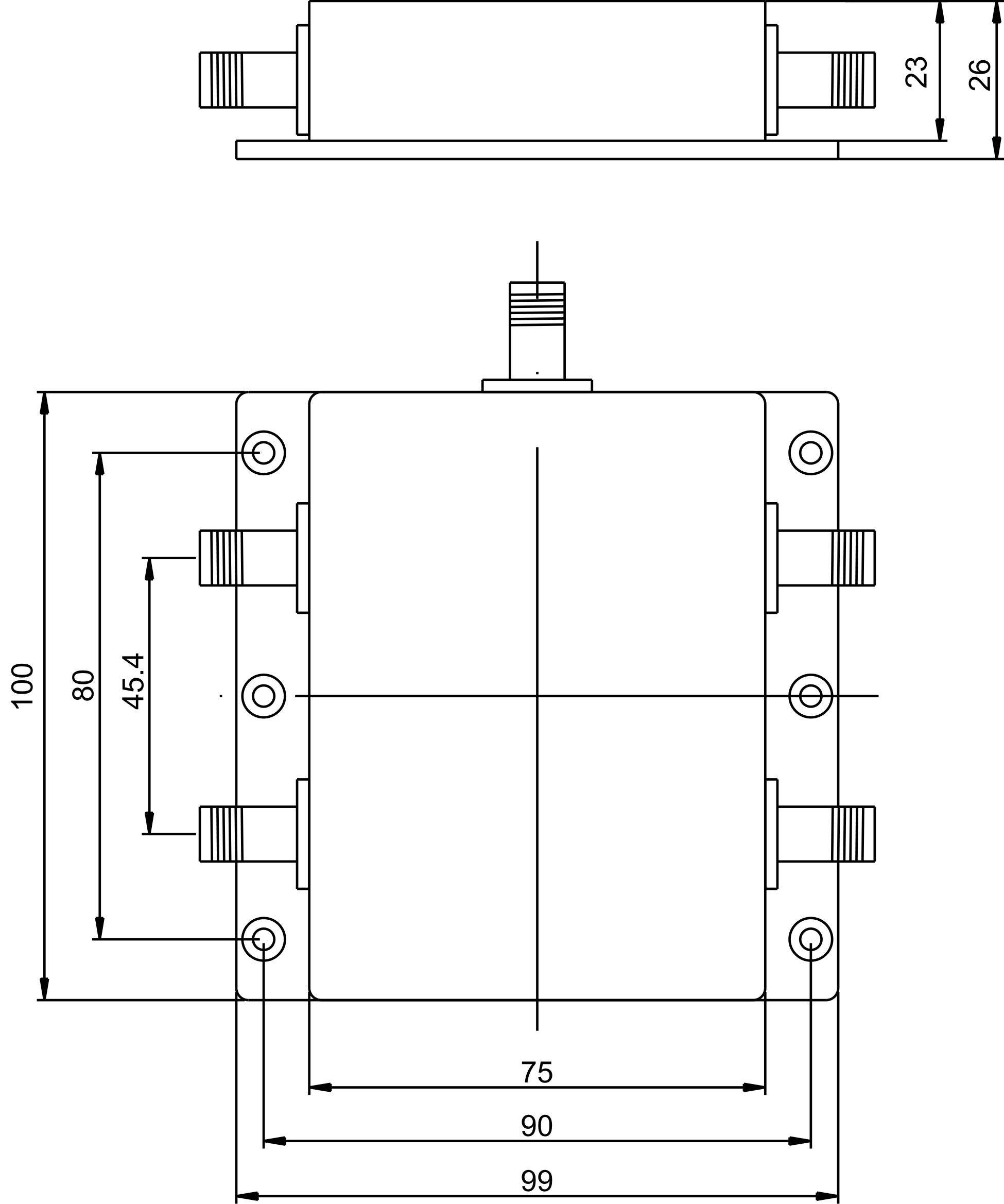

SA14/S14:

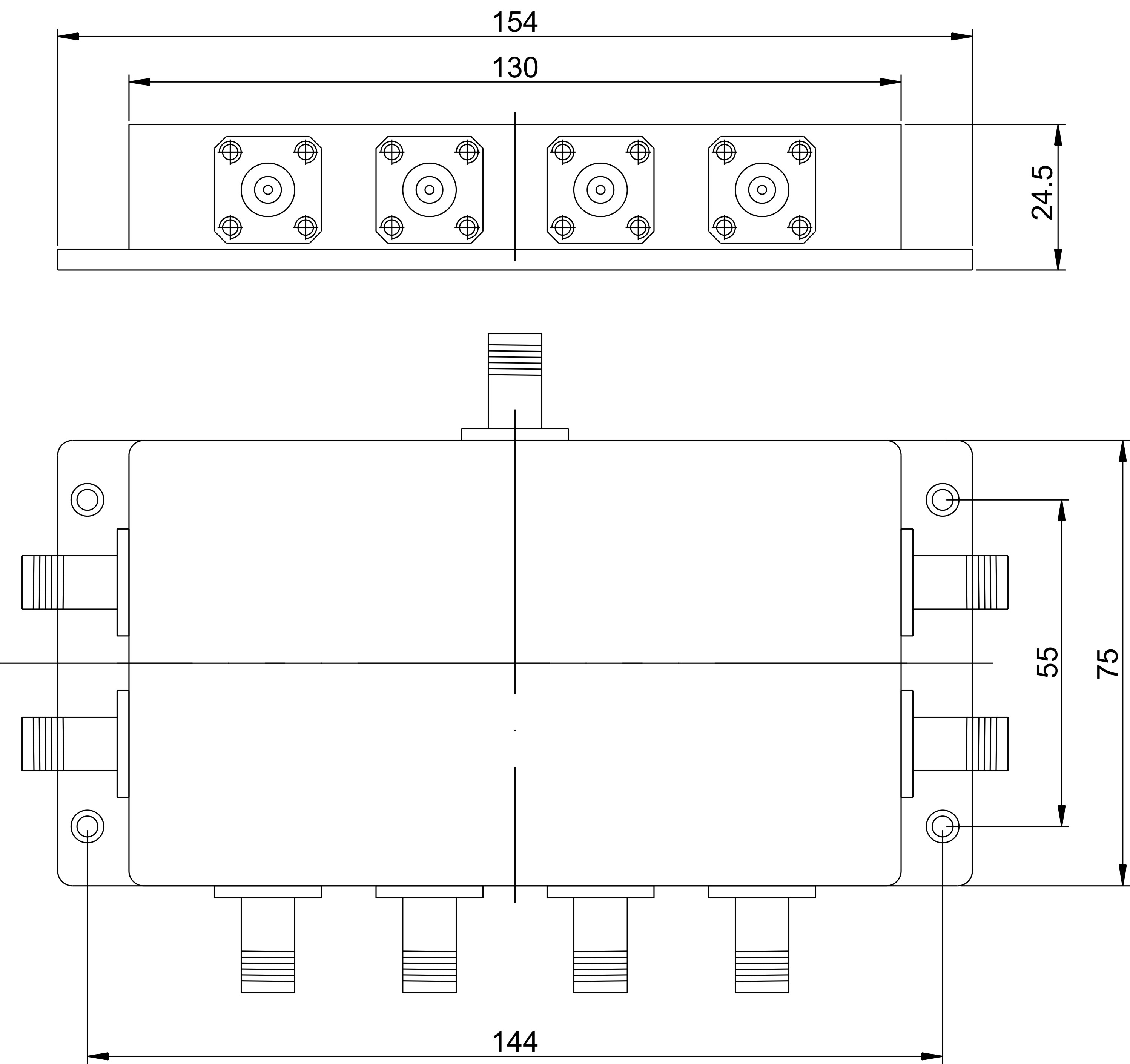

SA18/S18:
