GNSS微波组件系列

无源合成器

合成器是将多路信号功率合成一路输出,主要用于天线阵列、混频器和平衡放大器的馈送网络,完成功率的合成,信号源的隔离等。

型号

C21

技术指标

频率范围

GPS L1/L2、GLONASS L1/L2、北斗 B1/B2(可选)

阻抗

50Ω

通道幅度差

≤0.5dB

输入输出驻波

≤1.5

插入损耗

≤8dB

通道隔离度

≥22dB

连接器

N、TNC、SMA可选

结构特性

工作环境

接头

SMA

工作温度

-45~+65

重量

≤0.19kg

储存温度

-55~+85

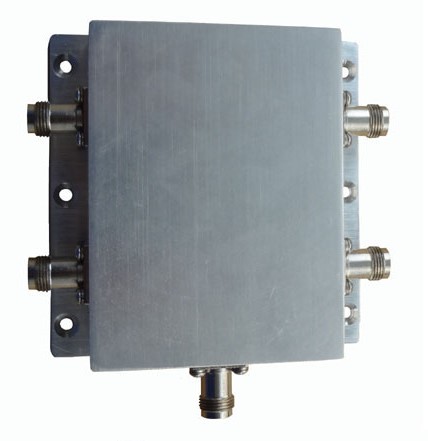

型号

C41

技术指标

频率范围

GPS L1/L2、GLONASS L1/L2、北斗 B1/B2(可选)

阻抗

50Ω

通道幅度差

≤0.5dB

输入输出驻波

≤1.5

插入损耗

≤8dB

通道隔离度

≥22dB

连接器

N、TNC、SMA可选

结构特性

工作环境

接头

TNC

工作温度

-45~+65

重量

≤0.4kg

储存温度

-55~+85

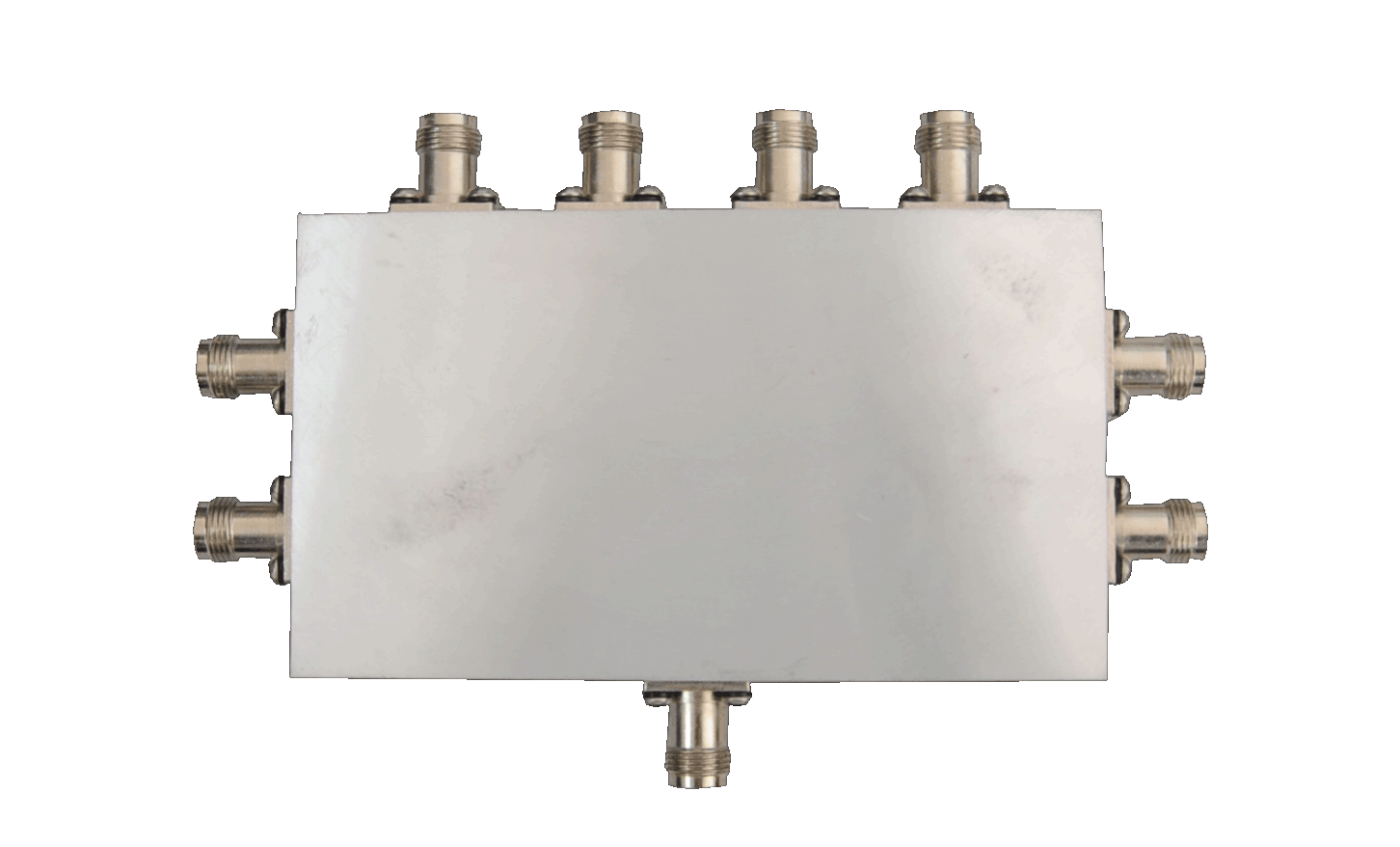

型号

C81

技术指标

频率范围

GPS L1/L2、GLONASS L1/L2、北斗 B1/B2(可选)

阻抗

50Ω

通道幅度差

≤0.5dB

输入输出驻波

≤1.5

插入损耗

≤8dB

通道隔离度

≥22dB

连接器

N、TNC、SMA可选

结构特性

工作环境

接头

TNC

工作温度

-45~+65

重量

≤0.47kg

储存温度

-55~+85

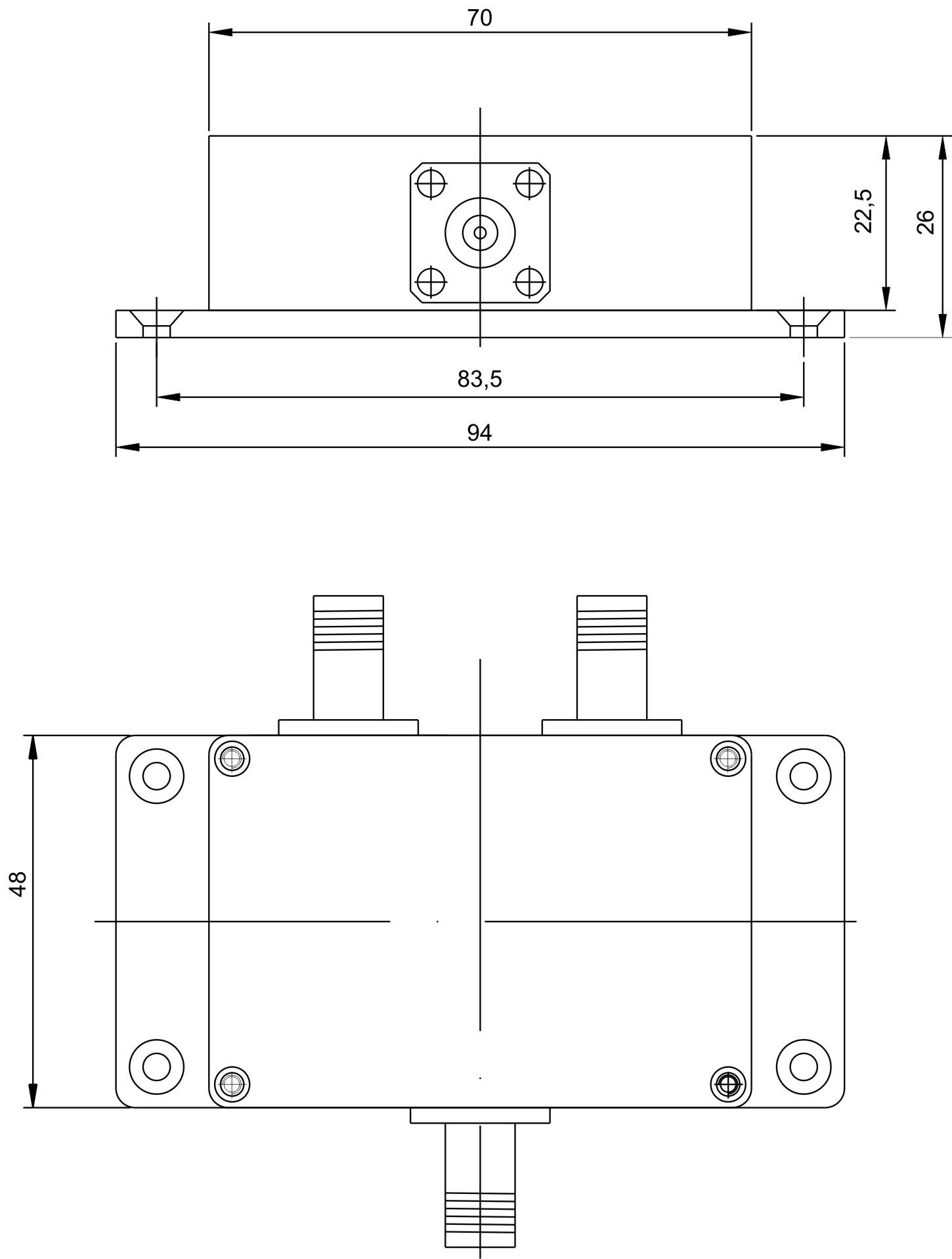

    C21:

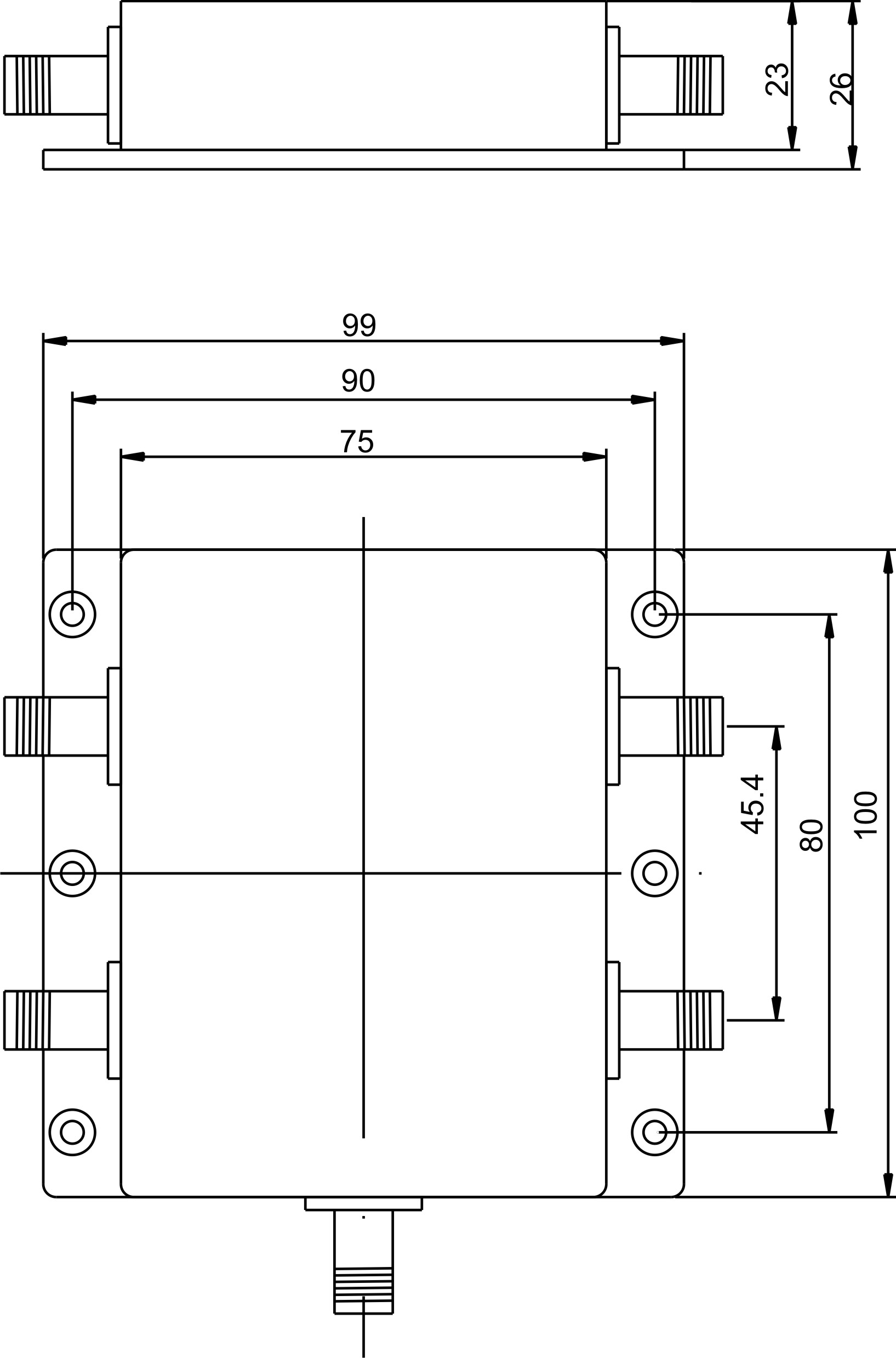

    C41:
